施工機械

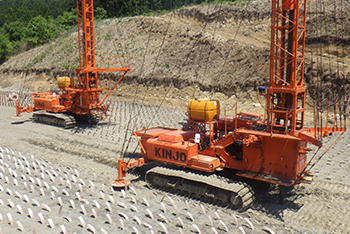

専用打設機(プラスチックボードドレーン専用機)

プラスチックボードドレーン専用機は、改良深度、地盤の硬さ、地形などの様々な施工及び環境等の条件により選定されます。

NCBドレーン協会では、簡易軽量化された多種のプラスチックボードドレーン専用機を取り揃え、様々な条件下での施工を可能にしています。

プラスチックボードドレーン
  • 打込長20m以下

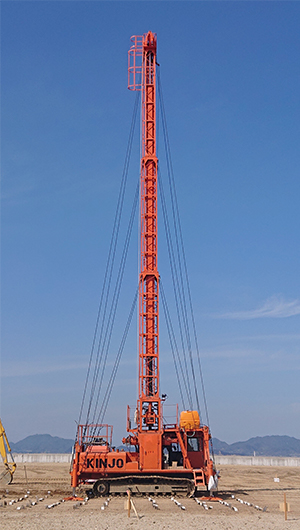

    • 標準機(打設長20m以下)
      機械タイプ コーナー打設
      機械質量 26t
      打設深度 20m以下
      接地圧 58kN/㎡

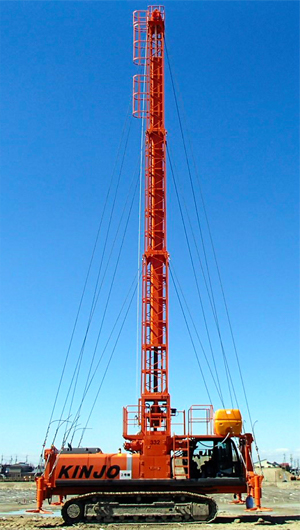

    • 標準機(打設長20m以下)
      機械タイプ センター打設
      機械質量 23t
      打設深度 20m以下
      接地圧 50kN/㎡
  • 打込長30m以下

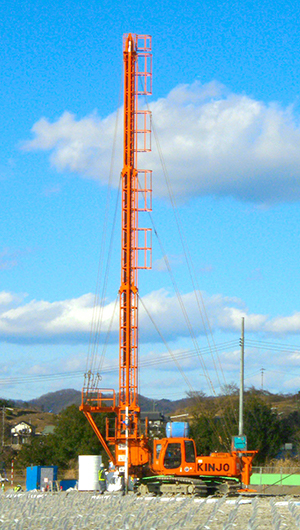

    • 中型機(打設長30m以下)
      機械タイプ コーナー打設
      機械質量 45t
      打設深度 30m以下
      接地圧 88kN/㎡

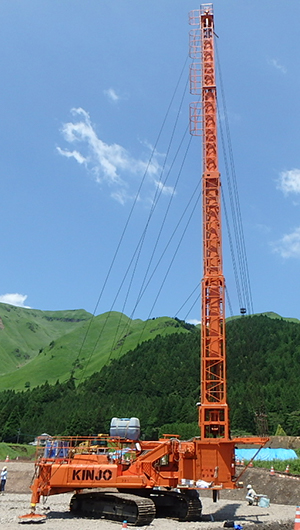

    • 中型機(打設長30m以下)
      機械タイプ センター打設
      機械質量 38t
      打設深度 30m以下
      接地圧 70kN/㎡
  • 打込長40m以下

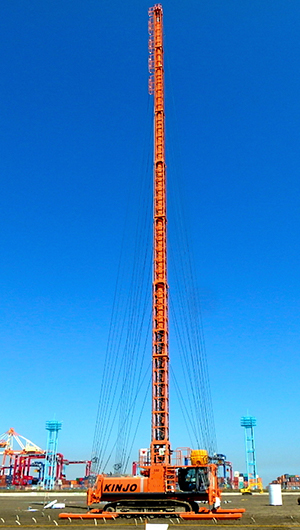

    • 大型機(打設長40m以下)
      機械タイプ センター打設
      機械質量 44t
      打設深度 40m以下
      接地圧 82kN/㎡
  • 打込長55m以下

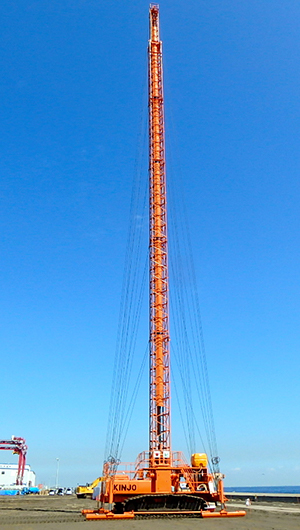

    • 超大型機(打設長55m以下)
      機械タイプ センター打設
      機械質量 75t
      打設深度 55m以下
      接地圧 70kN/㎡

※接地圧は衝撃荷重を考慮しています。

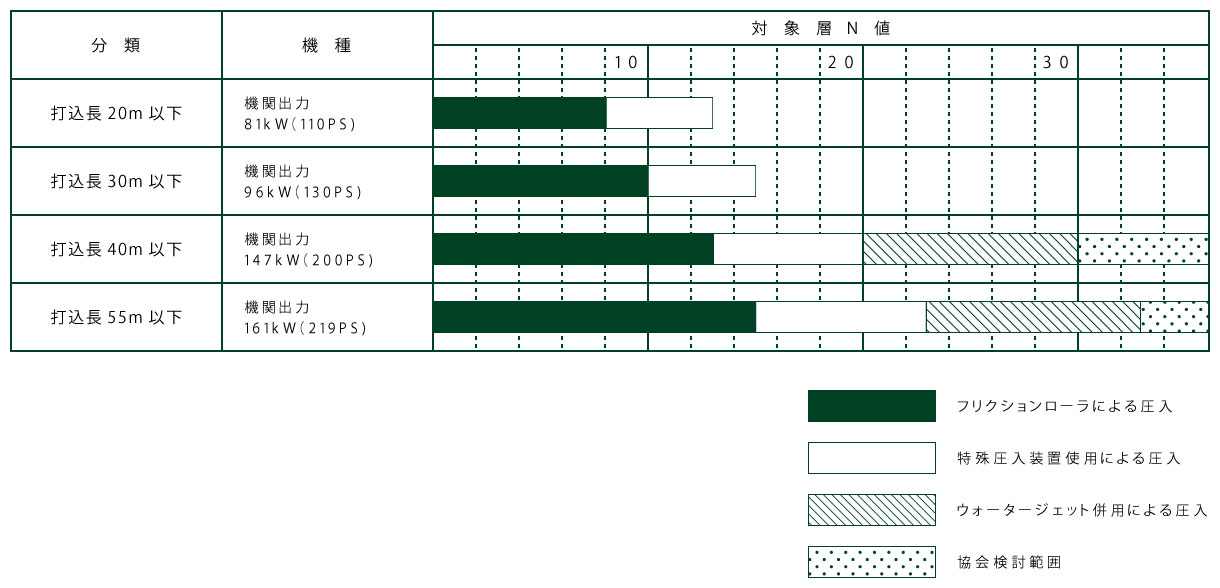

以下に、硬質地盤に対するプラスチックボードドレーン専用機の適用範囲を示します。 適用範囲
  • ※対象地盤によっては上表の対象N値の場合でも貫入不能となる場合があり、別途補助工法(先行削孔等)の検討を必要とします。
  • ※硬質地盤の層厚、その他の施工条件(環境条件)等は、当協会にお問い合わせください。
