ドレーン材

プレファブリケイティッドバーチカルドレーン
<標準型・環境配慮型>

 ドレーン材の使命は、地盤中にあって不変の排水を続けながら圧密沈下に順応して収縮してゆき、改良期間中排水特性が低下しないことが望まれます。
 近年では、環境保全の機運が高まり持続可能な社会を構築するために『低炭素社会』・『循環型社会』・『自然との共生』など環境面への様々な配慮が求められ、それらに対応できる生分解性ドレーンも商品化しております。

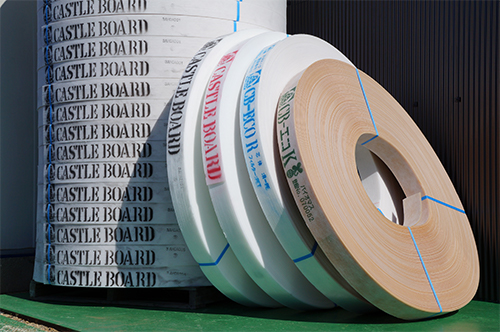

当協会のキャッスルボードドレーンは、地中の厳しい条件下でも使命に対応するドレーン材です。

プラスチックボードドレーン

エコマーク認定番号

エコマーク認定:「生産」から「廃棄」にわたるライフサイクル全体を通して環境への負荷が少なく、環境保全に役立つと認められた商品につけられる環境ラベル。

生分解性バイオマスプラ

微生物分解性により使用後の環境負荷低減につながる環境配慮型である「生分解性プラスチック」と、植物等のバイオマス(生物資源)を化学的または生物学的に合成し原料とした「バイオマスプラスチック」の両方の基準を満たすとして、日本バイオプラスチック協会に認められた製品につけられるマーク。

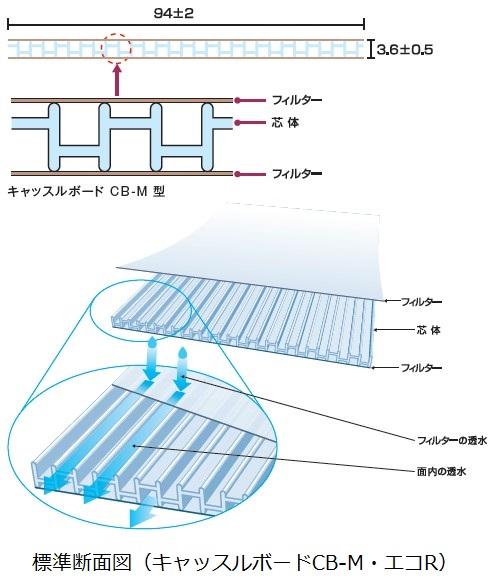

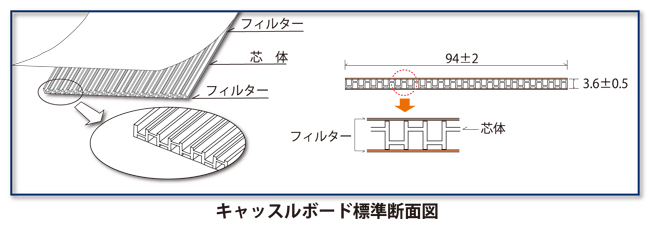

キャッスルボード標準断面図キャッスルボードエコRキャッスルボードエコZERO








キャッスルボードドレーンの標準仕様および特徴
項目 単位 《標準型》
キャッスルボードCB-M
《環境配慮型》

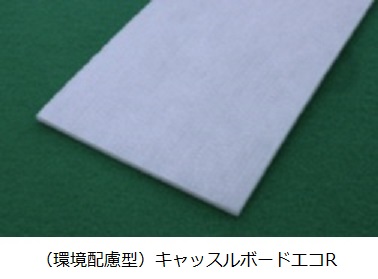

キャッスルボードエコR
《環境配慮型》

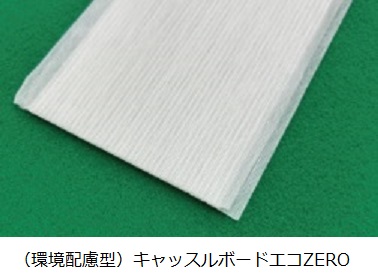

キャッスルボードエコZERO
材質 芯体 - ポリオレフィン樹脂 ポリオレフィン樹脂再生材料 生分解性樹脂
フィルター - ポリエステル系合成繊維 ポリエステル系合成繊維 生分解性繊維
寸法 厚さ mm 3.6±0.5 3.6±0.5 3.6±0.5
mm 94±2 94±2 94±2
透水係数 面内 m/sec 1.0×10-2以上 1.0×10-2以上 1.0×10-2以上
フィルター m/sec 1.0×10-4以上 1.0×10-4以上 1.0×10-4以上
引張強度 kN/製品幅 2.5以上 2.5以上 2.0以上
延長 m/巻 300 300 300
特徴 ・絶対に折れない ・フィルターが剥離しない ・圧密沈下に対し順応性が高い
・耐水浸水性が高い    ・施工性が良い       ・環境にやさしい
・物理化学的安定性が高い ・90%以上の再生材料を使用
・物理化学的安定性が高い
・生分解性素材だけで構成
・微生物の力で最終的には
水と二酸化炭素に100%分解される
認証 エコマーク
エコマーク
認定番号
07118015
バイオマスプラ
生分解性
バイオマスプラ
登録No.1119
※「キャッスルボード」は錦城護謨株式会社の登録商標です。

先端アンカー

先端アンカーは、ドレーン材を所定の位置に着底させること及び、ケーシング先端からの泥土浸入を防止する目的で、ケーシング先端にアンカーを取り付けます。
先端アンカーの選定は、現場条件(改良深度、硬質地盤、中間止め)により決定されます。

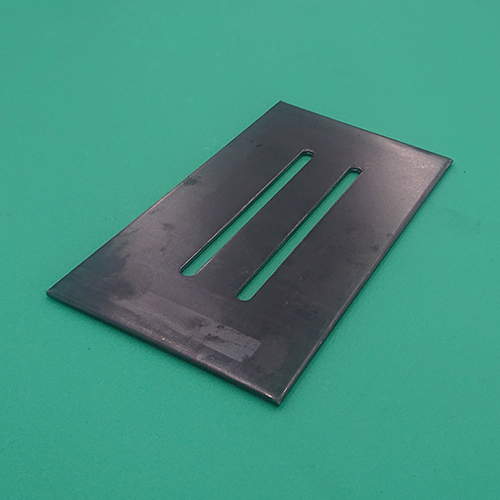

  • 標準型アンカー(80巾アンカー)
    • 標準型アンカー(80巾アンカー)

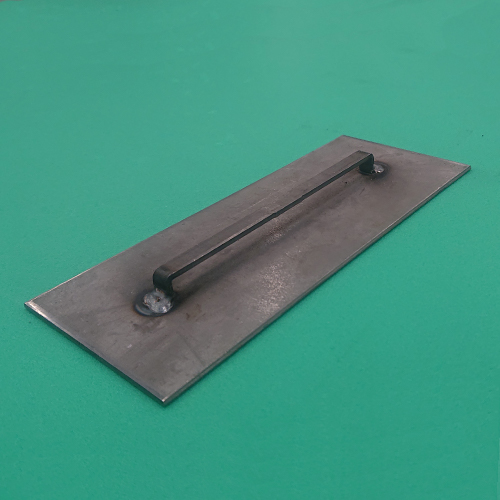

  • 強化型アンカー(コ型アンカー)
    • 強化型アンカー(コ型アンカー)

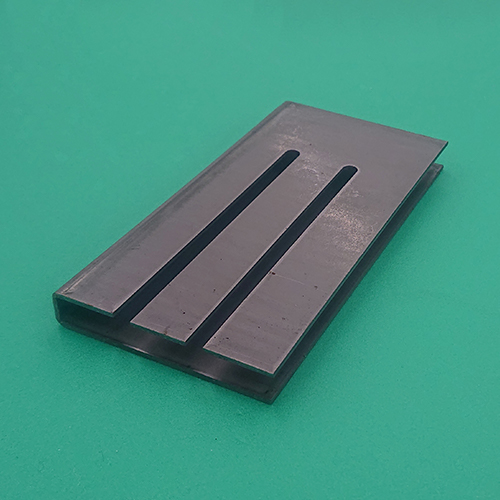

  • 特殊型アンカー(100巾アンカー)
    • 特殊型アンカー(100巾アンカー)
  • 特殊型アンカー(70巾アンカー)
    • 特殊型アンカー(70巾アンカー)
