継杭打設式ドレーン工法

継杭打設式ドレーン工法は高圧線、航空制限等の高さ制限下でドレーン材を所定の深度まで打設できる新しい地盤改良工法です。

施工手順

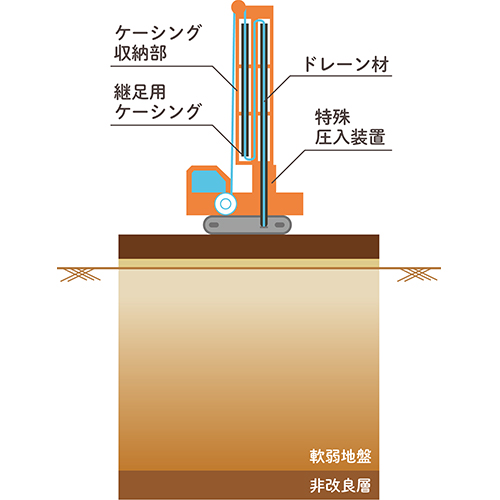

  • STEP1

    施工位置に打設機をセット

    施工位置に打設機をセット

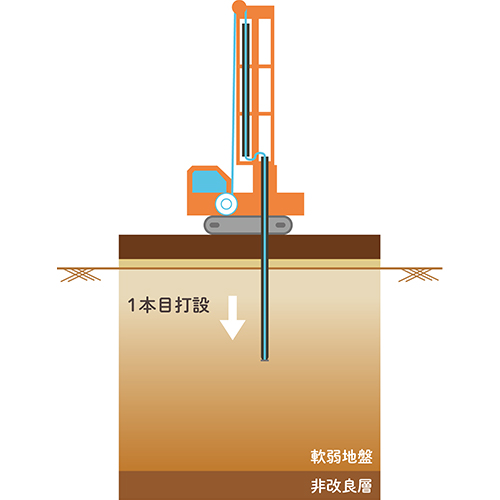

  • STEP2

    1本目のケーシングを打設

    1本目のケーシングを打設

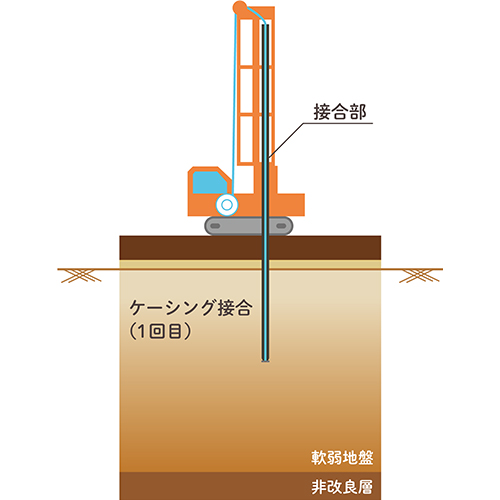

  • STEP3

    継ぎ足し用のケーシング(2本目)を1本目のケーシングと接続

    継ぎ足し用のケーシング(2本目)を1本目のケーシングと接続

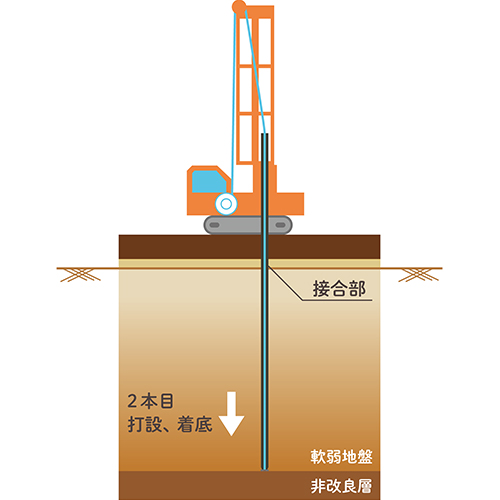

  • STEP4

    継ぎ足したケーシングを所定の深度まで打設

    継ぎ足したケーシングを所定の深度まで打設

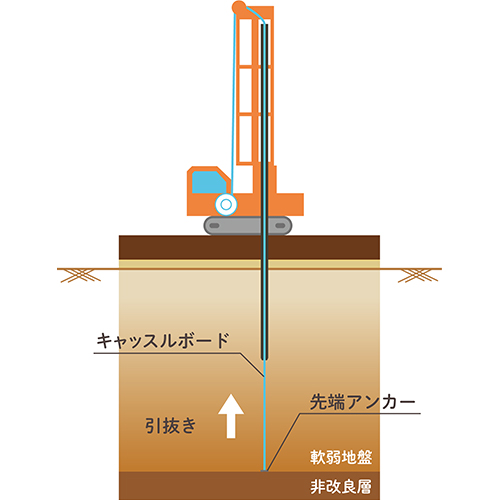

  • STEP5

    2本目のケーシングを引抜く

    2本目のケーシングを引抜く

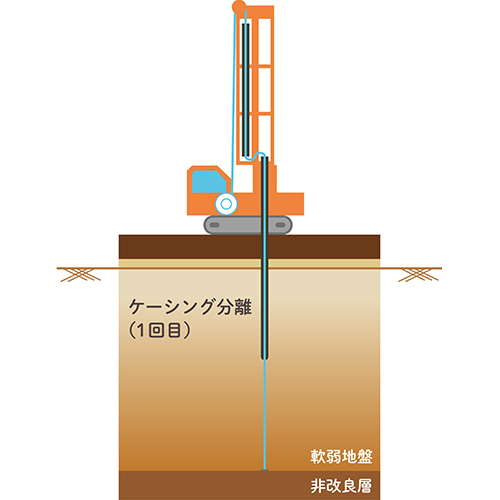

  • STEP6

    2本目のケーシングと1本目のケーシングを分離する

    2本目のケーシングと1本目のケーシングを分離する

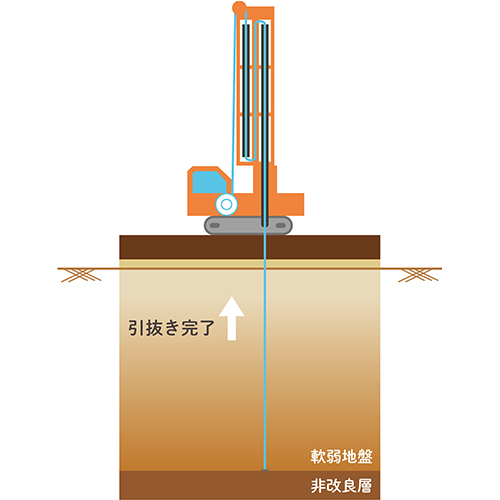

  • STEP7

    1本目のケーシングを引き抜く

    1本目のケーシングを引き抜く

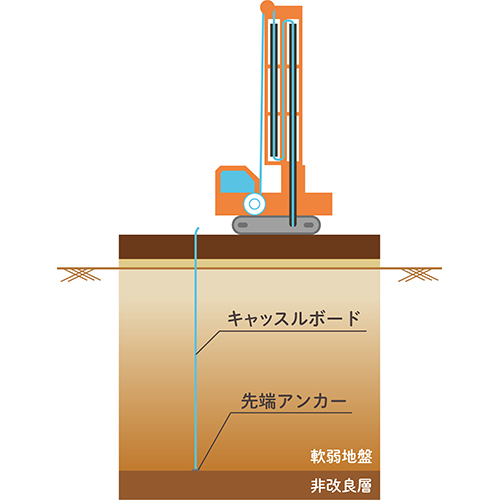

  • STEP8

    次打設位置に移動する

    次打設位置に移動する

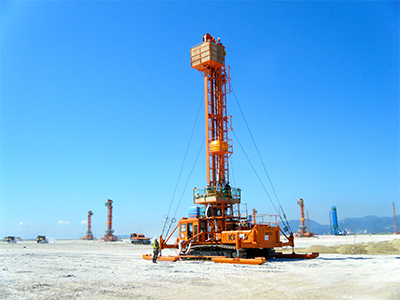

継杭打設式ドレーン専用機

継杭打設式ドレーン専用機

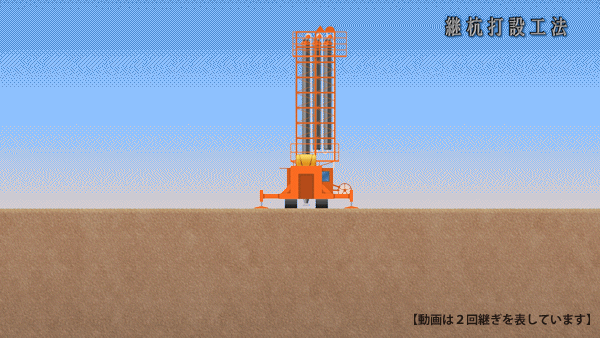

継杭打工法
